插销螺纹套、插销螺纹护套，插销螺纹钢套
--------------------------------------------------------------------------------

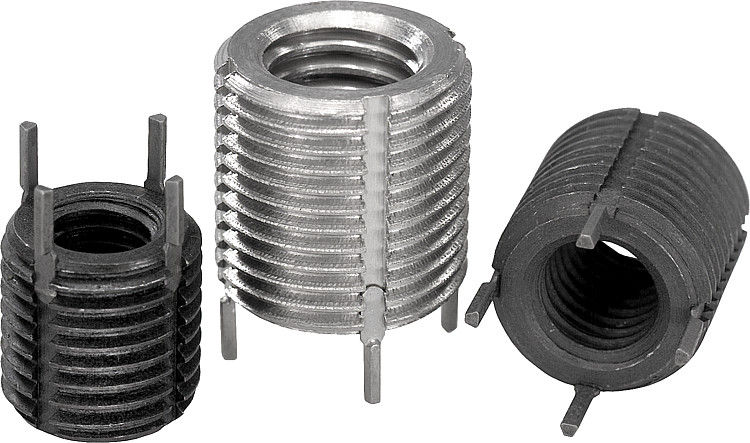

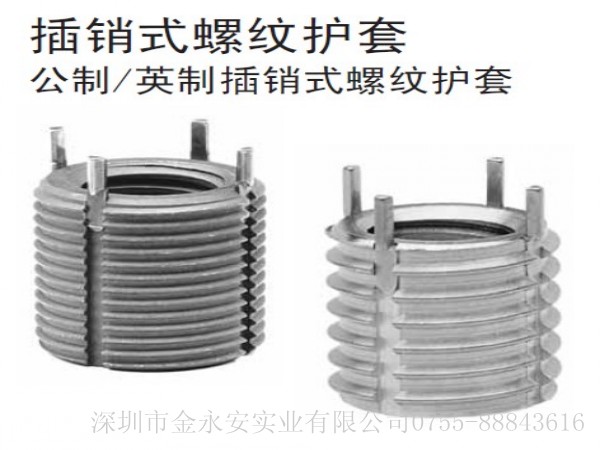

插销螺套是一种内外都有螺纹，外螺纹上有4根或者2根插销键的特异紧固件，插销螺套也叫做插销螺纹套、插销螺纹护套，插销螺纹钢套，插销螺套装入攻丝后的底孔中，再把4根插销压入，起到强劲的紧固作用。产品主要用于军工、航天、铁路机车、振动机械等对螺纹强度要求较高的产品上。
插销螺套的应用
1）由于插销螺丝套表面光洁度极高，能有效的减少内外螺纹间的摩擦力，其材料本身更是具备了耐高温，耐腐蚀的特性。可用于经常拆卸、安装的机件和经常旋动的螺孔内，延长其使用寿命。
2）插销螺套产品主要用于军工、航天、铁路机车、振动机械等对螺纹强度要求较高的产品上。
插销螺套的分类
薄壁型（Thin wall）, 加强型（Solid），重型(heavy duty), 特重型（Extra heavy duty）
插销螺套安装过程：
钻孔—攻丝—旋入（安装）--将插销压入
其中钻孔和攻丝完全和加工普通内螺纹相同
旋入安装时最好采用专用工具以提高工作效率
插销螺套规格参数
|
公制插销螺套规格 |
||||||
|
Insert Size |
Drill Size 钻孔尺寸 |
插销螺套的长度 |
||||
|
1D |
1.5D |
2D |
2.5D |
3D |
||
|
M2 x 0.4 |
2.10 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
|
M2.2 x 0.45 |
2.30 |
2.20 |
3.30 |
4.40 |
5.50 |
6.60 |
|
M2.5 x 0.45 |
2.60 |
2.50 |
3.75 |
5.00 |
6.25 |
7.50 |
|
M3 x 0.5 |
3.10 |
3.00 |
4.50 |
6.00 |
7.50 |
9.00 |
|
M3.5 x 0.6 |
3.60 |
3.50 |
5.25 |
7.00 |
8.75 |
10.50 |
|
M4 x 0.7 |
4.10 |
4.00 |
6.00 |
8.00 |
10.00 |
12.00 |
|
M4.5 x 0.75 |
4.70 |
4.50 |
6.75 |
9.00 |
11.25 |
13.50 |
|
M5 x 0.8 |
5.20 |
5.00 |
7.50 |
10.00 |
12.50 |
15.00 |
|
M6 x 1.0 |
6.20 |
6.00 |
9.00 |
12.00 |
15.00 |
18.00 |
|
M7 x 1.0 |
7.20 |
7.00 |
10.50 |
14.00 |
17.50 |
21.00 |
|
M8 x 1.0 |
8.20 |
8.00 |
12.00 |
16.00 |
20.00 |
24.00 |
|
M8 x 1.25 |
8.30 |
8.00 |
12.00 |
16.00 |
20.00 |
24.00 |
|
M9 x 1.25 |
9.30 |
9.00 |
13.50 |
18.00 |
22.50 |
27.00 |
|
M10 x 1.0 |
10.30 |
10.00 |
15.00 |
20.00 |
25.00 |
30.00 |
|
M10 x 1.25 |
10.30 |
10.00 |
15.00 |
20.00 |
25.00 |
30.00 |
|
M10 x 1.5 |
10.30 |
10.00 |
15.00 |
20.00 |
25.00 |
30.00 |
|
M11 x 1.5 |
11.30 |
11.00 |
16.50 |
22.00 |
27.50 |
33.00 |
|
M12 x 1.25 |
12.30 |
12.00 |
18.00 |
24.00 |
30.00 |
36.00 |
|
M12 x 1.5 |
12.40 |
12.00 |
18.00 |
24.00 |
30.00 |
36.00 |
|
M12 x 1.75 |
12.40 |
12.00 |
18.00 |
24.00 |
30.00 |
36.00 |
|
M14 x 1.25 |
14.30 |
14.00 |
21.00 |
28.00 |
35.00 |
42.00 |
|
M14 x 1.5 |
14.30 |
14.00 |
21.00 |
28.00 |
35.00 |
42.00 |
|
M14 x 2.0 |
14.30 |
14.00 |
21.00 |
28.00 |
35.00 |
42.00 |
|
M16 x 1.5 |
16.25 |
16.00 |
24.00 |
32.00 |
40.00 |
48.00 |
|
M16 x 2.0 |
16.50 |
16.00 |
24.00 |
32.00 |
40.00 |
48.00 |
|
M18 x 1.5 |
18.25 |
18.00 |
27.00 |
36.00 |
45.00 |
54.00 |
|
M18 x 2.0 |
18.50 |
18.00 |
27.00 |
36.00 |
45.00 |
54.00 |
|
M18 x 2.5 |
18.50 |
18.00 |
27.00 |
36.00 |
45.00 |
54.00 |
|
M20 x 1.5 |
20.25 |
20.00 |
30.00 |
40.00 |
50.00 |
60.00 |
|
M20 x 2.0 |
20.50 |
20.00 |
30.00 |
40.00 |
50.00 |
60.00 |
|
M20 x 2.5 |
20.50 |
20.00 |
30.00 |
40.00 |
50.00 |
60.00 |
|
M22 x 1.5 |
22.50 |
22.00 |
33.00 |
44.00 |
55.00 |
66.00 |
|
M22 x 2.0 |
22.50 |
22.00 |
33.00 |
44.00 |
55.00 |
66.00 |
|
M22 x 2.5 |
22.50 |
22.00 |
33.00 |
44.00 |
55.00 |
66.00 |
|
M24 x 1.5 |
24.25 |
24.00 |
36.00 |
48.00 |
60.00 |
72.00 |
|
M24 x 2.0 |
24.25 |
24.00 |
36.00 |
48.00 |
60.00 |
72.00 |
|
M24 x 3.0 |
24.75 |
24.00 |
36.00 |
48.00 |
60.00 |
72.00 |
|
M27 x 2 |
27.50 |
27.00 |
40.50 |
54.00 |
67.50 |
81.00 |
|
M27 x 3.0 |
27.50 |
27.00 |
40.50 |
54.00 |
67.50 |
81.00 |
|
M30 x 1.5 |
30.50 |
30.00 |
45.00 |
60.00 |
75.00 |
90.00 |
|
M30 x 2.0 |
30.50 |
30.00 |
45.00 |
60.00 |
75.00 |
90.00 |
|
M30 x 3.5 |
30.50 |
30.00 |
45.00 |
60.00 |
75.00 |
90.00 |
|
M33 x 2.0 |
33.50 |
33.00 |
49.50 |
66.00 |
82.50 |
99.00 |
|
M36 x 2.0 |
36.50 |
36.00 |
54.00 |
72.00 |
90.00 |
108.00 |
|
M36 x 4.0 |
36.50 |
36.00 |
54.00 |
72.00 |
90.00 |
108.00 |
|
M39 x 2.0 |
39.50 |
39.00 |
58.50 |
78.00 |
97.50 |
117.00 |
|
M39 x 4.0 |
39.50 |
39.00 |
58.50 |
78.00 |
97.50 |
117.00 |
